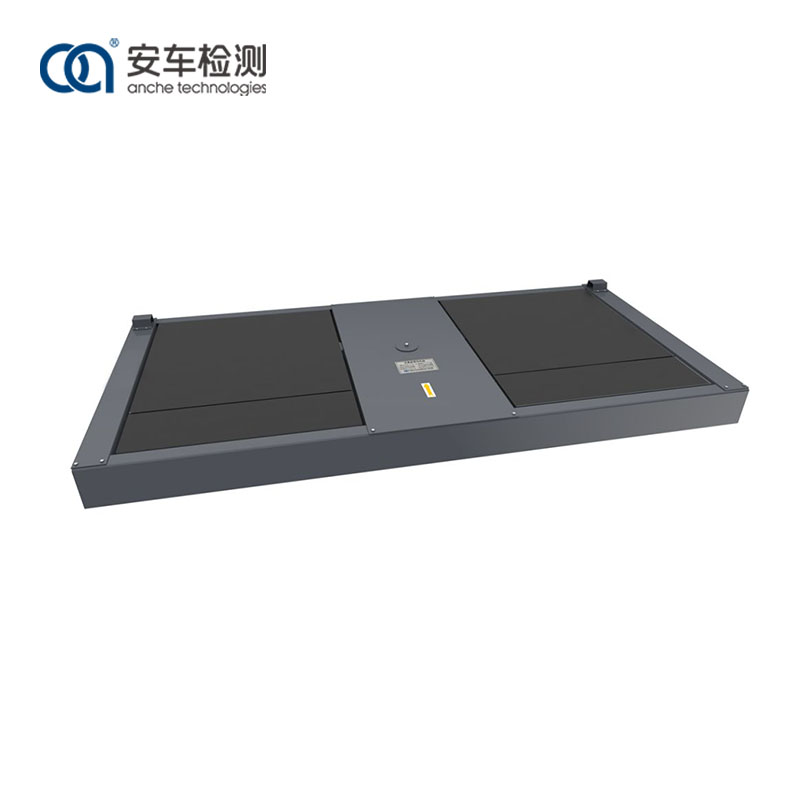

Araç doğrudan 3 tonluk yan kayma test cihazına doğru yaklaşıyor. Direksiyon plakanın yanından geçerken plaka üzerinde sürüş yönüne dik bir yanal kuvvet oluşturacaktır. Yanal kuvvetin itmesi altında her iki plaka da aynı anda içe veya dışa doğru kayar. Plakanın yanal kayması deplasman sensörleri aracılığıyla elektrik sinyallerine dönüştürülür ve yanal kayma değeri kontrol sistemi tarafından hesaplanır.
1. Entegre bir platform yapısı ile test cihazı, yüksek yapısal mukavemet ve modern görünüme sahip genel kare çelik boru ve karbon çelik levha yapısı ile birlikte kaynaklanmıştır.
2. Ölçüm bileşenleri, hassas ve doğru veriler elde edebilen yüksek hassasiyetli yer değiştirme sensörlerini kullanır.
3. Sinyal bağlantı arayüzü, hızlı ve verimli kurulum ile istikrarlı ve güvenilir veri sağlayan havacılık fişi tasarımını benimser.
4. Cihaza giren araçlardaki yanal kuvvetleri serbest bırakacak ve değerlerin doğruluğunu sağlayacak gevşeme plakaları ile donatılmıştır.
5. Mekanizmanın zarar görmesini önlemek amacıyla muayene dışı durumlarda plakayı kilitlemek için kilitleme mekanizması ile donatılmıştır.
Anche 3 tonluk yan kayma test cihazı, Çin ulusal standartları JT/T507-2004 Otomobil yan kayma test cihazı ve JJG908-2009 Otomobil yan kayma test cihazına kesinlikle uygun olarak tasarlanmış ve üretilmiştir. Test cihazı mantıklı bir tasarıma sahiptir ve sağlam ve dayanıklı bileşenlerle donatılmıştır. Cihazın tamamı ölçüm açısından hassastır, kullanımı kolaydır, işlevler açısından kapsamlıdır ve ekranı nettir. Ölçüm sonuçları ve yönlendirme bilgileri LED ekranda görüntülenebilir.
Anche yan kayma test cihazı farklı endüstriler ve alanlar için uygundur ve otomotiv satış sonrası pazarında bakım ve teşhisin yanı sıra test merkezlerinde araç muayenesi için de kullanılabilir.
Modeli |
ACCH-3 |
İzin verilen şaft kütlesi (kg) |
3000 |
Test aralığı (m/km) |
±10 |
Gösterge hatası (m/km) |
±0,2 |
Yan slayt boyutu (mm) |
1000×1000 |
Rahatlatıcı tahta boyutu (mm) (isteğe bağlı) |
1000×300 |
Genel boyutlar (U×G×Y) mm |
2990×1456×200 |
Sensör güç kaynağı |
DC12V |
Yapı |
Çift plakalı bağlantı |
