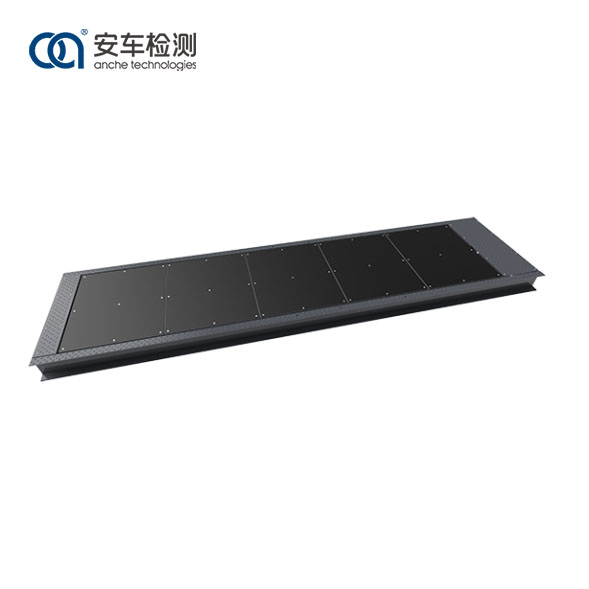

Anche plaka fren test cihazı, araçların frenleme kuvvetini ve aks yükünü (isteğe bağlı) test edebilir, böylece aracın frenleme performansını değerlendirebilir. Test cihazı, daha düşük şasiye ve ABS cihazına sahip araçların frenleme performansını test edebilir ve araçların frenleme özelliklerini gerçek yolda simüle edebilir. Test süreci sırasında aracın öne eğimi tam olarak yansıtılarak ölçüm sonuçlarının yol testi koşullarına daha uygun hale getirilmesi sağlanır.
Tekerlek yükünün ölçüm prensibi:
Tekerlekler yük taşıma plakasına baskı yapar ve tekerlek yükü, sensör gerinim köprüsünün elastik deformasyonuna neden olur. Gerinim köprüsü dengesiz hale gelir ve köprü dengesiz bir voltaj üretir. Gerilim, gerinim köprüsünün deformasyonu ile doğrusal olarak ilişkilidir ve köprünün deformasyonu da aldığı yerçekimi ile doğrusal olarak ilişkilidir. Kontrol sistemi, toplanan elektrik sinyallerini tekerlek yükünü ölçmek için tekerlek yükü sinyallerine dönüştürür.
Araç fren test cihazı üzerinde çalıştığında ve frenler güçlü bir şekilde uygulandığında tekerlekler ile plaka arasındaki sürtünme, yük taşıma plakasının fren kuvveti sensörü üzerinde bir çekme kuvveti oluşturmasına neden olur. Sensör gerinim köprüsü elastik deformasyona uğrar ve gerinim köprüsü dengesizleşerek dengesiz bir voltaj üretir. Bu gerilim gerinim köprüsünün deformasyonu ile doğrusal olarak ilişkilidir ve köprünün deformasyonu da aldığı frenleme sürtünme kuvveti ile doğrusal olarak ilişkilidir. Kontrol sistemi, frenleme kuvvetini ölçmek için toplanan elektrik sinyallerini bu özelliğe göre frenleme kuvveti sinyallerine dönüştürür.
1. Sağlam bir yapıya, yüksek mukavemete ve güzel görünüme sahip, sağlam bir kare çelik boru ve karbon çelik levha yapısından kaynaklanır.
2. Test plakası, yüksek yapışma katsayısına ve uzun hizmet ömrüne sahip özel bir korundum sürecini benimser.
3. Ölçüm bileşenleri, hassas ve doğru veriler elde edebilen yüksek hassasiyetli kuvvet ve tekerlek yükü sensörlerini kullanır.
4. Sinyal bağlantı arayüzü, hızlı ve verimli kurulum ile istikrarlı ve güvenilir veri sağlayan havacılık fişi tasarımını benimser.
5. Fren test cihazı güçlü bir uyumluluğa sahiptir ve farklı araç modelleriyle uyumlu olabilir.
Anche 3 Tonluk plaka fren test cihazı, Çin ulusal standartları GB/T28529 Platform fren test cihazı ve JJG/1020 Platform fren test cihazına kesinlikle uygun olarak tasarlanmış ve üretilmiştir. Tasarımı mantıklı, bileşenleri sağlam ve dayanıklı, ölçümleri hassas, kullanımı basit, işlevleri kapsamlı ve ekranı net. Ölçüm sonuçları ve yönlendirme bilgileri LED ekranda görüntülenebilir.
Anche 3 Tonluk plaka fren test cihazı, farklı endüstriler ve alanlar için uygundur ve otomotiv yenileme pazarında bakım ve teşhisin yanı sıra test merkezlerinde araç muayenesi için de kullanılabilir.
Modeli |
ACPB-3 |
İzin verilen aks yükü kütlesi (kg) |
3.000 |
Tekerlek frenleme kuvveti test aralığı (daN) |
0-1.500 |
Ölçülebilir dingil mesafesi aralığı (m) |
1.6-5.2 |
Ölçüm hızı (km) |
5-10 |
Gösterge hatası: tekerlek ağırlığı |
±%2 |
Gösterge hatası: frenleme kuvveti |
±%3 |
Korindon yapışma katsayısı |
0.85 |
Tek panel boyutu (U×G) mm |
800×1000 |
