Araç belirlenen konuma park edilir ve bir elektrik motoru, eksantrik tekerlek, enerji depolama volanı ve yaydan oluşan bir uyarıcı vasıtasıyla test cihazı ve aracın süspansiyon cihazı üzerinde titreşmeye zorlanır. Test cihazını birkaç saniye çalıştırdıktan sonra, motora giden güç kaynağını kesin, böylece enerji depolama volanından süpürme frekansı uyarımı oluşturulur. Tekerleğin doğal frekansıyla karşılaştırıldığında motorun frekansının daha yüksek olması nedeniyle, enerji depolama volanının yavaş yavaş yavaşlayan süpürme uyarma süreci her zaman tekerleğin doğal titreşim frekansına doğru süpürebilir ve test plakasında ve araçta rezonansa neden olabilir. Uyarımdan sonraki titreşim zayıflatma işlemi sırasında kuvvet veya yer değiştirmenin titreşim eğrisini tespit ederek, süspansiyon sönümleyicisinin performansını belirlemek için frekans ve zayıflama özellikleri belirlenebilir.
1) Sağlam bir yapıya, yüksek mukavemete ve güzel görünüme sahip, sağlam bir kare çelik boru ve karbon çelik levha yapısından kaynaklanır.
2) Ölçüm bileşenleri, hassas ve doğru verilerle yüksek hassasiyetli kuvvet ve tekerlek yükü sensörlerini kullanır.
3) Sinyal bağlantı arayüzü, hızlı ve verimli kurulum, istikrarlı ve güvenilir veri sağlayan havacılık fişi tasarımını benimser.
4) Güçlü bir uyumluluğa sahiptir ve test için farklı araç modelleriyle uyumlu olabilir.

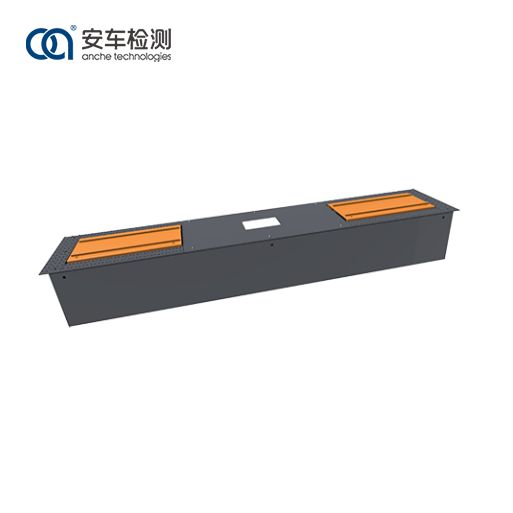

Anche araba süspansiyon test cihazı, Çin ulusal standardı JT/T448-2001 Otomotiv süspansiyon test cihazı ve JJF1192-2008 otomotiv süspansiyon test cihazı Kalibrasyon spesifikasyonuna kesinlikle uygun olarak tasarlanmış ve üretilmiştir. Tasarımı mantıklı, bileşenleri dayanıklı, ölçümleri hassas, kullanımı basit, işlevleri kapsamlı ve ekranı net. Ölçüm sonuçları ve yönlendirme bilgileri LED ekranda görüntülenebilir.
Anche araba süspansiyon test cihazı farklı endüstriler ve alanlar için uygundur ve otomotiv satış sonrası pazarında bakım ve teşhisin yanı sıra test merkezlerinde araç muayenesi için de kullanılabilir.
Modeli |
ACXJ-160 geliştirilmiş tip |
Maksimum aks yükü kütlesi (kg) |
10.000 |
Maksimum test tekerleği yükü (kg) |
2.000 |
Emilim tekrarlanabilirliği |
≤%3 |
Tartım göstergesi hatası |
±%2 |
Boyut (U×G×Y) mm |
2,220×450×329 |
Motor güç kaynağı |
AC380V±1% |
Motor gücü (kw) |
3KW×2 |
Sensör güç kaynağı |
DC12V |
Ağırlık bölme değeri (kg) |
1 |
İlk uyarılma frekansı (Hz) |
24 |
